求助电涡流采集过程出现的问题

midsatan · 发表于 2010-11-25 14:04:16

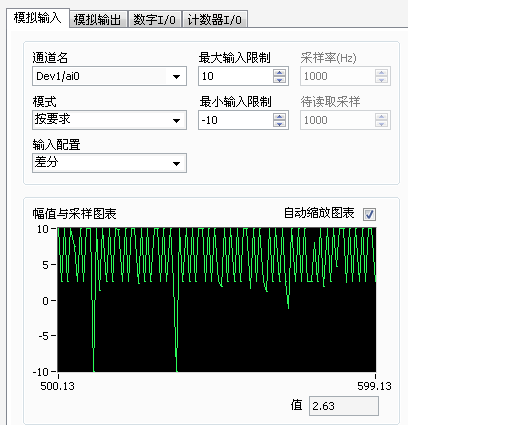

我用采集卡采集其他的信号如干电池电压、正弦波发生器信号、采集卡输出的信号采集程序中的波形显示完全正确。但是采集电涡流的信号时静止位移情况下应该是一条直线或者少许干扰但是我得到的图形却是下图这样的完全不对原因是什么啊？（之前做过电涡流的标定应该传感器是没有问题的，而且我有三个传感器都是差不多这样的情况，另外用加速度传感器测加速度过程中也是类似的情况，这个下限好像就是用万用表测得的值）

wdyjz · 发表于 2010-11-25 17:54:27

你这个是涡流位移传感器的输出吗？你的前端信号调理器或者变送器的输出呢？
在什么场合采集的信号？
示波器观察的波形呢？

midsatan · 发表于 2010-12-1 17:33:59

回复 wdyjz 的帖子

有人说是开关电源的影响  要我换成线性电源  但是我今天测的时候还是用开关电源测的
我用示波器测过了静止位移对应的直流电压信号是一条直线  有一丁点干扰  但是没有上面的那个图那么大
还有一点就是我用采集卡测板卡上的输出直流电压的过程中在靠近开关电源的某个角度下会出现50赫兹干扰  有的角度又没有
这样的话  也不至于我测电涡流的信号时一直没有显示直线的情况吧

wdyjz · 发表于 2010-12-1 20:05:05

你给NI打电话吧，我们不在现场，无法确定你的描述是否可信。

midsatan · 发表于 2010-11-27 22:05:28

回复 wdyjz 的帖子

这个我没有弄调理电路因为电涡流输出电压信号是在采集卡限定范围之内
测试的环境是实验室内，我也想用示波器来看下这个信号但是一直没有弄到

采集卡采集正弦波信号和干电池信号应该就不是采集卡的问题了
那就是传感器的信号有问题了咯？
但是电涡流传感器我之前做了标定也在线性范围之内的线性度很好啊
