大家好!STC15W401AS单片机学习板,这是我导师自己做的产品,需要欢迎联系他,谢谢!

[复制链接]
发表于 2018-7-11 15:43:25 | 显示全部楼层 |阅读模式
本帖最后由 cpubbs 于 2018-7-11 15:44 编辑

大家好,我导师退休后自己创业,做了一个CAN总线隔离/中继器,还有其他产品,欢迎需要的朋友联系他,谢谢,当然也有其他产品,都欢迎大家联系他!

STC15W401AS单片机学习板的淘宝地址:


产品介绍信息如下所示:
本公司为广大单片机爱好者、在校理工科大学生学习51单片机的需要,特设计了YPY-X01单片机学习板,也可以叫实验板,目标板等,依应用的目的和水平而不同。有了学习板不一定能成为单片机高手;但没有学习板,易走向纸上谈兵。

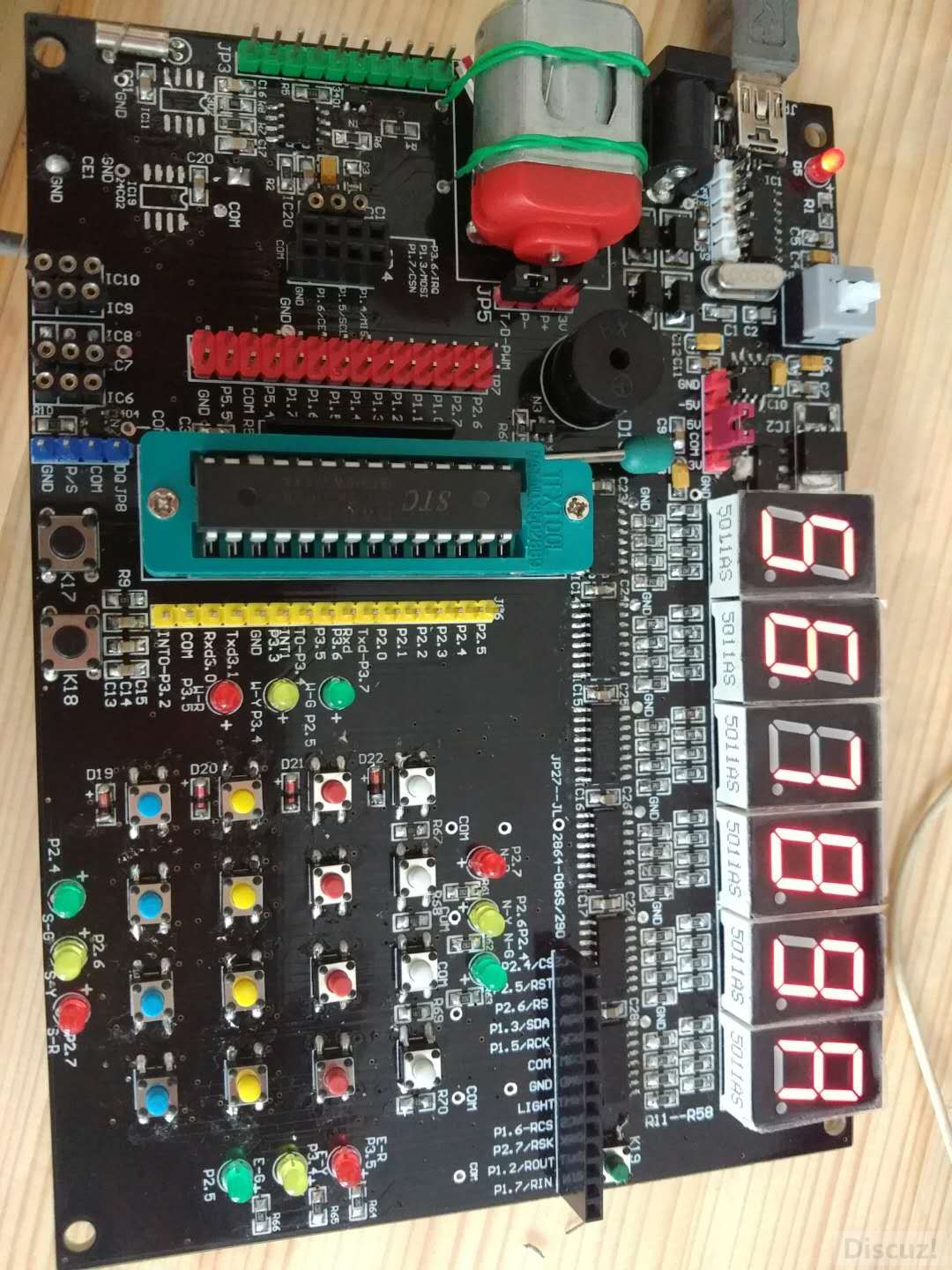

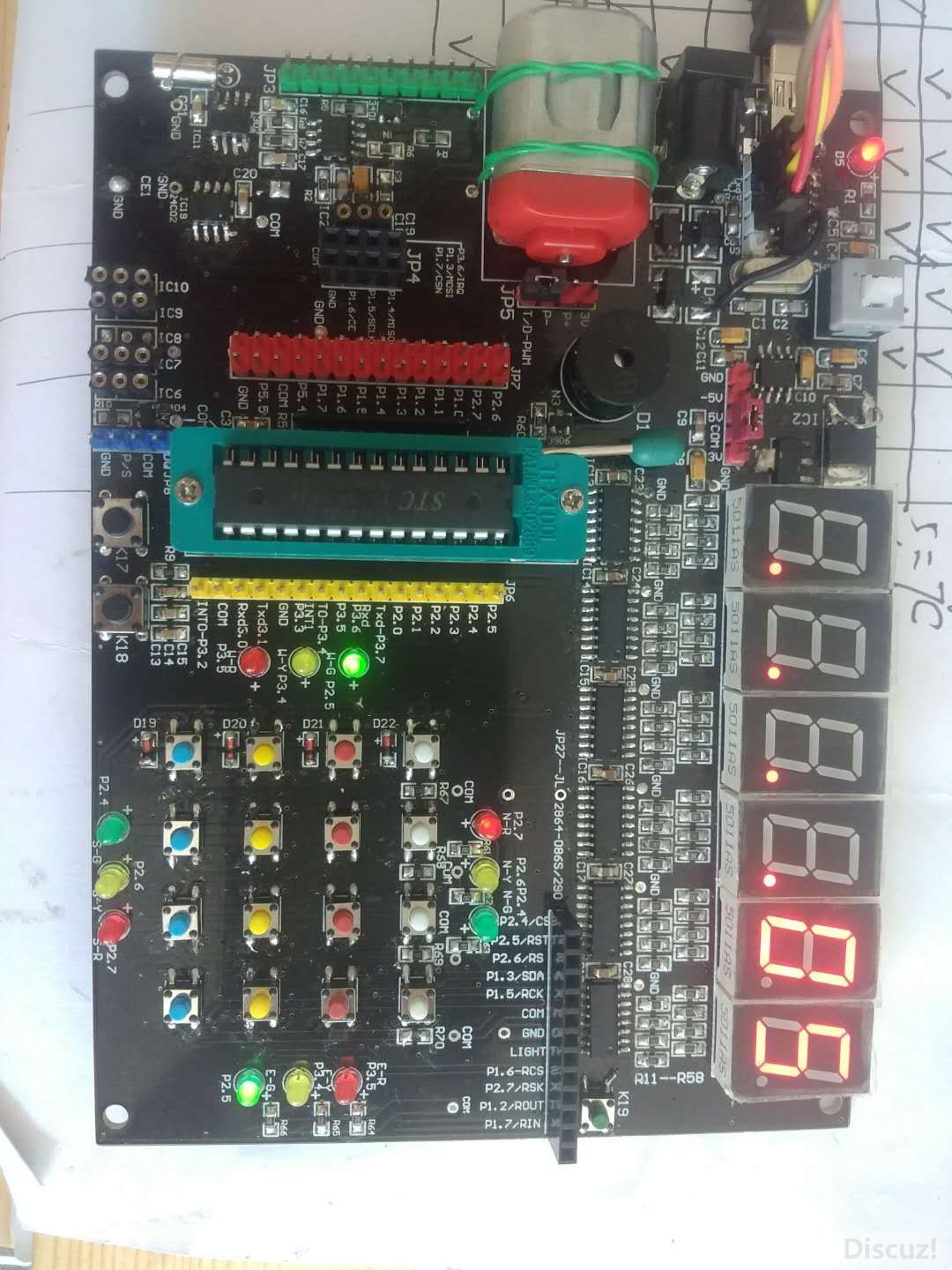

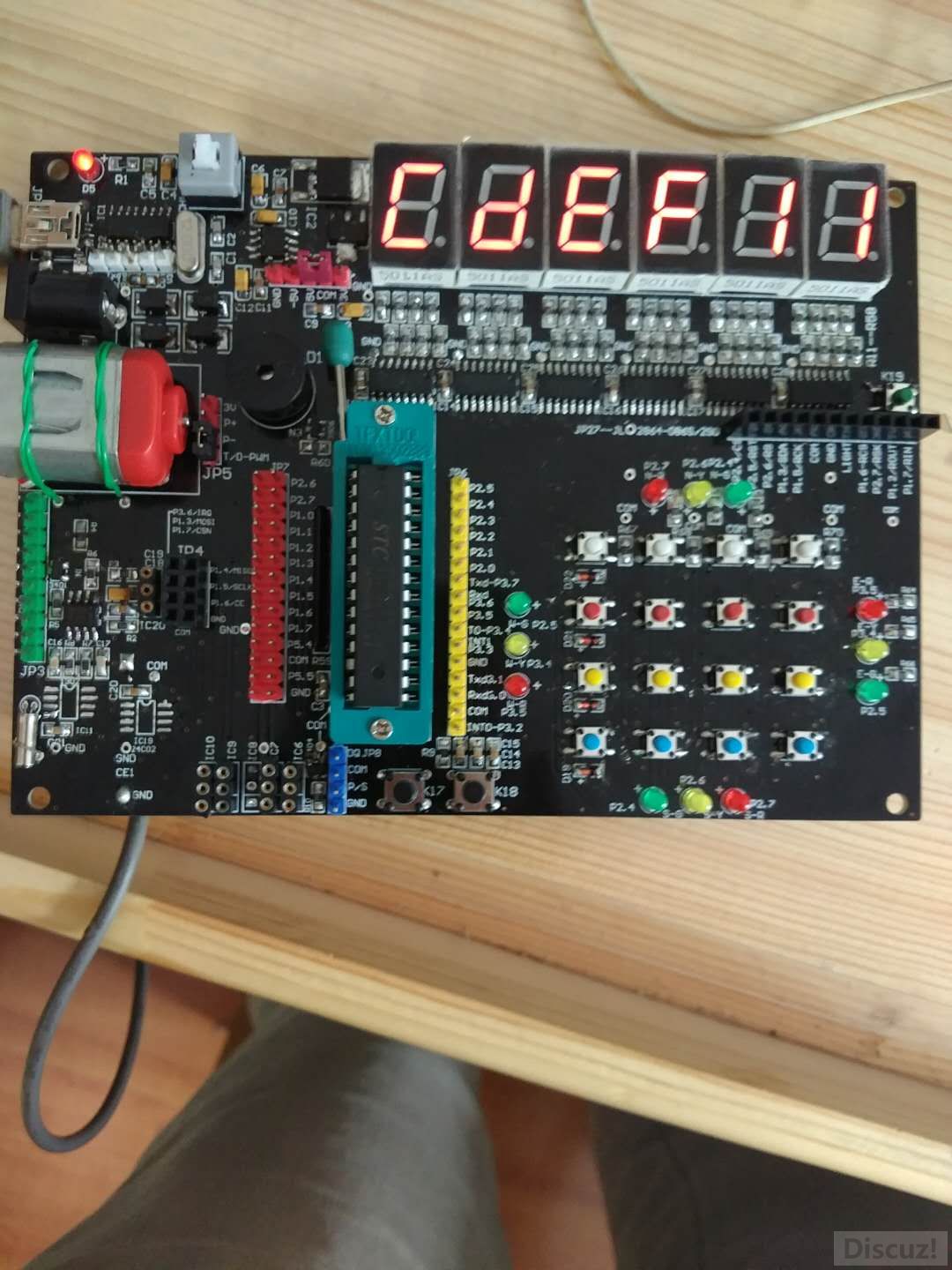

YPY-X01—— STC15W401AS系列单片机学习板【买1送11】
1.基本配置: 28脚SKDIP(SDIP)封装的STC15W408AS单片机,其全部管脚均用排针或排孔引出。
2.YPY-X01单片机学习板特色:
(1)着重电机控制。板上的红外遥控系统,具有PWM功率输出,直接带30V/4A内的直流负载,如直流电动机,电风扇等;D/A控制电压输出,可用来控制直流电机的转速,应用程序同时还显示红外编码,有了它所有38KHz遥控器的编码就容易得到了!
(2)一总线器件接口,设计有供电和寄生两种方式的切换,使用者有了实践总线器件寄生供电的机会。另外5个器件座,又有了实践多点测温的机会。
(3)有USB供电和外部12V适配器供电两种方式,外部12V供电是为了结合12V直流电机的驱动。两种供电方式均有5V、3V、-5V三种电源提供用户。
3.标准51精华部分,指定时器、外部中断均设计有专门的按键,实验非常方便;串口可以通过杜邦线进行双机或与PC进行通信实验。
4.扩展部分:
(1)6位LED数码静态显示,占用CPU时间最少,程序最简。因此,适应于复杂系统的开发仿真。
(2)4×4键盘阵列,中断与扫描结合,按键响应快,不丢键,只有在学习者按下键时,CPU才去处理,CPU用时最少。
(3)排列成十字路口信号灯布局的12个LED发光二极管,可供走马灯,直到交通控制信号编程。简单的I/O,成就复杂的工作。
(4)扩展芯片:DS1302时钟,可练习三线同步串口编程,24C02非易失存储器,可练习I2C同步串口编程。
(5)预留接口:DS18B20一总线器件接口,可练习一线同步串口编程,RS24L01无线通信模块接口,可学习SPI同步串口编程,JLX12864-086S/290 点阵液晶显示器接口。预留接口均不配硬件,但提供参考程序。

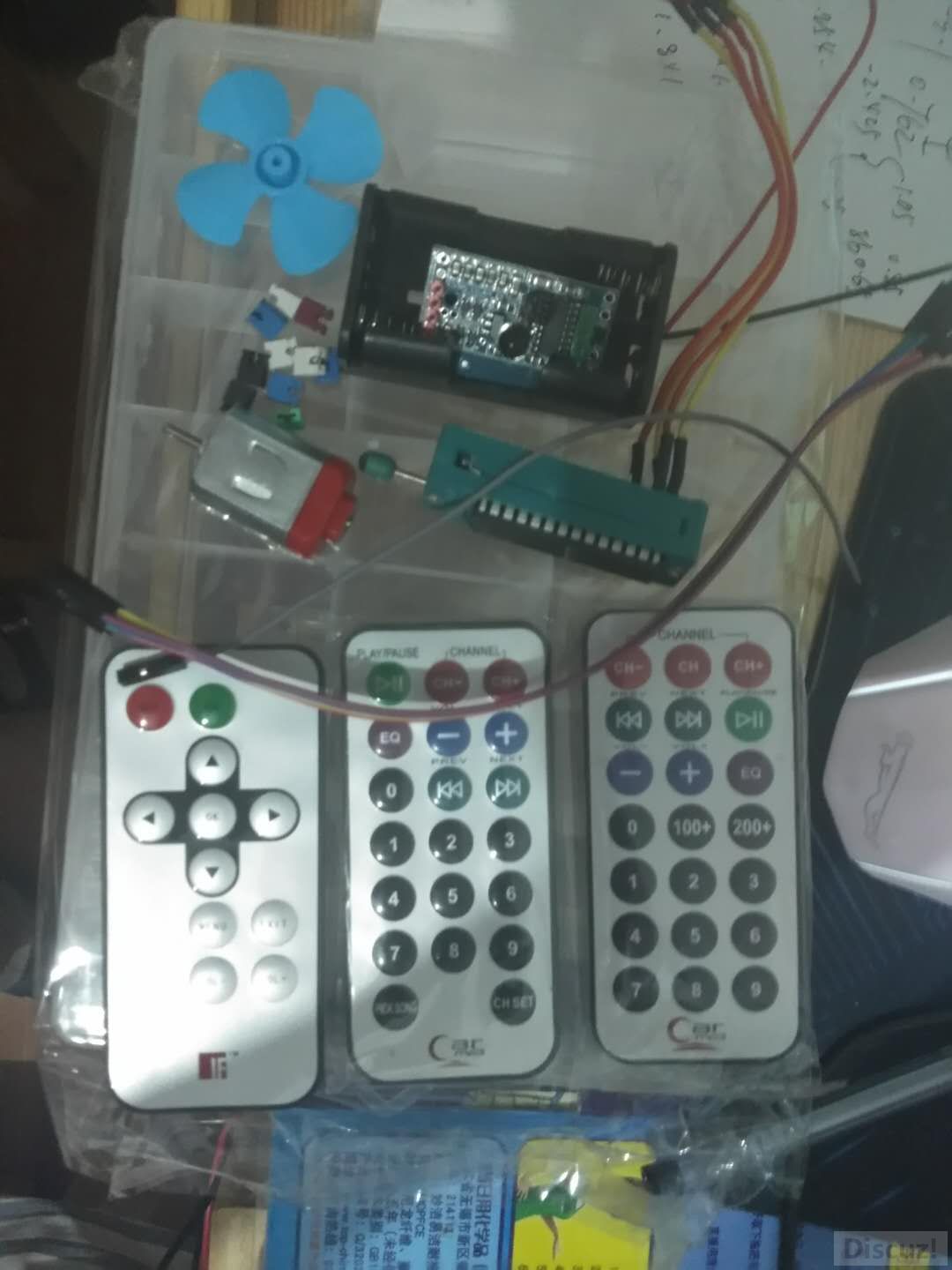

买1送11:除板上的硬件外,根据应用需要赠送器件如下:STC15W408AS、红外遥控器(三种可选,默认是图片右边,最好的这种)、红外接收管、3V/1W直流电机、风扇叶(四叶,多种颜色可选)、二节5号电池夹、编程座、CR2025电池、学习板盒各一个。杜邦线8条、短路帽10个3х8铜螺柱4个带螺杆。
如果有需要,购买者可在网站下载参考程序和电路设计资料。
至于参考书,有51基础的用户完全可以只阅读宏晶(国芯)公司的STC15.DPF,再加上所用芯片的数据手册;完全没有51基础的用户,可参考清华大学出版社的《单片机原理、接口技术与程序设计》刘焕成编著一书。
STC15W401AS系列单片机基本情况简介:STC15W401AS系列是宏晶(国芯)公司推出的新一代51内核单片机。具有新、先进、好用、便宜的特点。
1.STC15W401系列单片机是51内核增强机,在相同的时钟频率下,速度是标准8051的7-12倍。允许时钟频率高达30MHz,又可提升速度近3倍。
2.宽工作电压:2.4V-5.5V,适应范围宽。
3.1K/2K/4K/8K(401/402/404/408) 字节片内Flash程序存储器,性价比高。片内5K/5K/9K/5K 字节非易失性存储单元(EEPROM),擦写次数10万次以上。
4.片内512字节的SRAM,其中256字节为片内外部RAM(属于XDATA)。
5.软、硬件完全兼容标准51。硬件除定时器、中断源和串口外,超出51有:片内外部RAM、非易失性存储单元、SPI同步串口、CCP、PCA、PWM、ADC、比较器、看门狗,当然也包括ISP、IAP。
6.内部高精度RC振荡器,精度达0.08%以上,原时钟输入端即可以外接时钟,也可用作I/O。系统的体积大幅度减小。
7.多种封装可选,I/O数随之变化,最多可达到42个。
从设计理念看,设计者在产品实用性和性价比方面是下了相当大的功夫,值得钦佩。
这个模块我暂时还没有使用过,所以有需要其他参数或咨询的朋友,欢迎咨询他淘宝店铺上面的客服,谢谢大家!
