大家好,我导师退休后自己创业,做了一个信号发生器,还有其他产品,欢迎需要的朋友联系他,谢谢,当然也有其他产品,都欢迎大家联系他!

YPY-X02-A型信号发生器。信号多，遥控调频的淘宝地址:

https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debk7farF&id=574461196809&qq-pf-to=pcqq.c2c

信号发生器-YPY-X02-A型，功能、接线及遥控器使用说明书

一板在手，信号不愁！

YPY-X02-A型信号发生器板是北京优普乐科技发展有限公司最新研发的数字合成式信号发生器，可产生波的种类：正弦波、三角波、方波、锯齿波，每种波均有三种输出方式：输出1为正、负极对称波；输出2为输出1平衡到0电平以上，并与输出1反相的波；输出3为输出2波的反相放大波。多种输出形式更便于用户使用。信号板具有存储和记忆功能，当您希望断电后再次开机继续使用此信号，可以按下0键：即可存储当前设置。信号板的尺寸约为5×4.1cm，其上核心器件均选用原装进口芯片（4片），性能、可靠性高。

适用范围：电子、电工类实验室、物理实验室、研究所。个人：电子爱好者、在校大学生、研究生。

信号板配装内容：信号板一片、红外遥控器一个（带电池，但快递不让则只能自配CR2025电池了）、红外接收管一个、短路帽2个。赠送：4个铜螺柱、4个不锈钢螺杆、T型接口USB线一条、再送一个红外接收管。

信号板上除输出3增益电位器需要手动调节外，全部都均为无触点调节，使用寿命长。

信号板有两种接线方式：外部供电（±12V建议使用，有信号范围宽的优点）；USB供电，负电源由原装芯片ICL7660提供。无论外部还是内部供电，USB供电总是需要的，也可用5V适配器供电。板上有两种USB接口，均可使用。如果您确定用USB供电，而不用±12V供电，请在备注清楚，因为要换器件，±12V供电的配置，用于时USB供电，输出电压范围小。

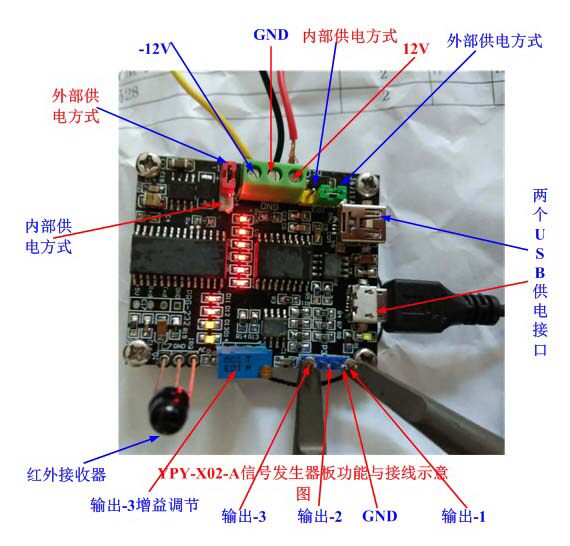

信号板功能、接线见插图。

红外遥控器使用及信号输出范围如下：

单命令键：

CH-：产生正弦波，最大频率1.25KHz。1.25KHz， 1.08KHz，940Hz，838Hz，758Hz...低于1Hz。

CH：产生三角波，最大频率1.45KHz z...低于1Hz。

CH+：产生方波，最大频率1.45KHz z...低于1Hz。

EQ：产生锯齿波，最大频率2.5KHzz...低于1Hz。

|<<：（频率强度计数调节，不代表频率值调节，但频率变小）粗调-减

>>|：（频率强度计数调节，不代表频率值调节，但频率变大）粗调-加

100+：（频率中度计数调节，不代表频率值调节，但频率变大）中度调-加

200+：（频率中度计数调节，不代表频率值调节，但频率变小）中度调-减

0：存储当前设置。

双命令键：

+：频率强度计数调节，频率变大。细调后跟1~9

-：频率强度计数调节，频率变小。细调后跟1~9

注：当输出频率低于50Hz时，频率的调节几乎是连续的，当频率增高后，输出频率就是跳跃式的增减了。使用时一般用“>>|”找到所需的频率附近，再用中度调节，最后用细调找到合适的频率。

这个模块我暂时还没有使用过,所以有需要其他参数或咨询的朋友,欢迎咨询他淘宝店铺上面的客服,谢谢大家!
