PDROxxxx系列超低相位噪声1至32GHz锁相介质振荡器（点频源）

SBKJ2020

盛铂科技PDROxxxx系列超低相位噪声锁相介质振荡器可实现在1GHz至32GHz范围内基于外参考频率整数倍的任意固定频率高质量信号输出。PRDOxxxx系列通过双环取样锁相和低相噪阶跃二极管实现取样鉴相和的方式将微波介质产生的振荡频率进行锁定，以获得非常优异的相噪特性。
PDROxxxx系列另一个重要特点在于它拥有内参考输入和外参考输入两种型号，这种紧灵活凑的设计http://www.samplesci.com/product/p-220-139.html可以更好的根据用户实际应用需求集成到各种高性能的微波组件、无线接收机、咨询4006218906数字采集等系统中。


•输出最高频率可达32GHz
•灵活的参考输入频率选择
•超低相位噪声
•低杂散
•低功耗

产品主要技术指标：

主要电性能指标
输出频率范围（GHz）		1~32
输出功率（dBm）		3~13
输入参考频率/相噪		100MHz/-157dBc/Hz@1kHz
参考信号输入功率（dBm）		+3~+10
杂散（dBc）（1）		≥70
谐波（dBc）		≥20
系统相位噪声基底	dBc/Hz@100Hz	≤-140
	dBc/Hz@1kHz	≤-158
	dBc/Hz@10kHz	≤-165
	dBc/Hz@100kHz	≤-165
功耗（V/mA）		≤+12/300（输出功率为≥10dBm）
外形尺寸mm		57.2×57.2×15.7（内参考型号35.7）
锁定指示		锁定时，输出TTL高电平
工作温度（℃）		-40~+70
储存温度（℃）		-55~+85

产品典型输出相位噪声：

频率（GHz）	1	2	4	6	8	10	12	14	16
dBc/Hz@100Hz	-108	-102	-96	-92	-92	-88	-88	-86	-83
dBc/Hz@1kHz	-133	-126	-120	-116	-115	-113	-110	-108	-102
dBc/Hz@10kHz	-135	-131	-126	-120	-120	-120	-118	-118	-105
dBc/Hz@100kHz	-135	-131	-126	-120	-120	-120	-120	-118	-110
dBc/Hz@1MHz	-140	-140	-140	-140	-140	-140	-140	-140	-138
频率（GHz）	17	18	20	22	24	26	28	30	32
dBc/Hz@100Hz	-83	-83	-80	-80	-80	-80	-78	-78	-78
dBc/Hz@1kHz	-108	-108	-104	-104	-104	-102	-102	-96	-96
dBc/Hz@10kHz	-114	-114	-113	-112	-112	-110	-110	-99	-99
dBc/Hz@100kHz	-114	-114	-113	-112	-112	-110	-110	-104	-104
dBc/Hz@1MHz	-136	-136	-134	-134	-133	-132	-131	-130	-130

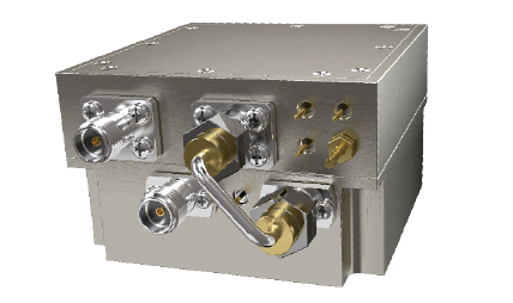

内参考型号

外参考型号

实测数据：

PDROxxxx系列9.4GHz输出时相位噪声
